Кабели ВВГнг(А): простой гид по сложной маркировке и практичным выбору
Если коротко: ввгнг а — это привычный силовой кабель, но с огнестойкими свойствами, который часто выбирают там, где важна безопасность при пожаре. Дальше объясню, что скрывается за этой маркировкой, как устроен кабель, где его правильно использовать и какие типичные ошибки при выборе можно избежать. Постараюсь писать просто и по делу, без штампов и пустых фраз.
Что означает маркировка ВВГнг(А)
Маркировка состоит из нескольких частей, каждая из которых сообщает о материале и назначении кабеля. Первые буквы ВВГ говорят о базовой конструкции: изоляция жил выполнена из поливинилхлоридного пластиката, а внешняя оболочка тоже из ПВХ. Буква Г указывает на то, что кабель не имеет металлической брони и является гладким. Добавление «нг» означает ограничение распространения горения: при испытаниях такие кабели не дают пламени быстро переходить по пучку проводов. Скобки с буквой А обычно указывают на ужесточённые требования по параметрам дымообразования и коррозионности выделяемых газов по сравнению с простой маркировкой «нг». Это важно там, где оценка последствий пожара выходит за пределы только локального нагрева — например, в общественных зданиях, на объектах с большим скоплением людей и на стратегических коммуникациях.

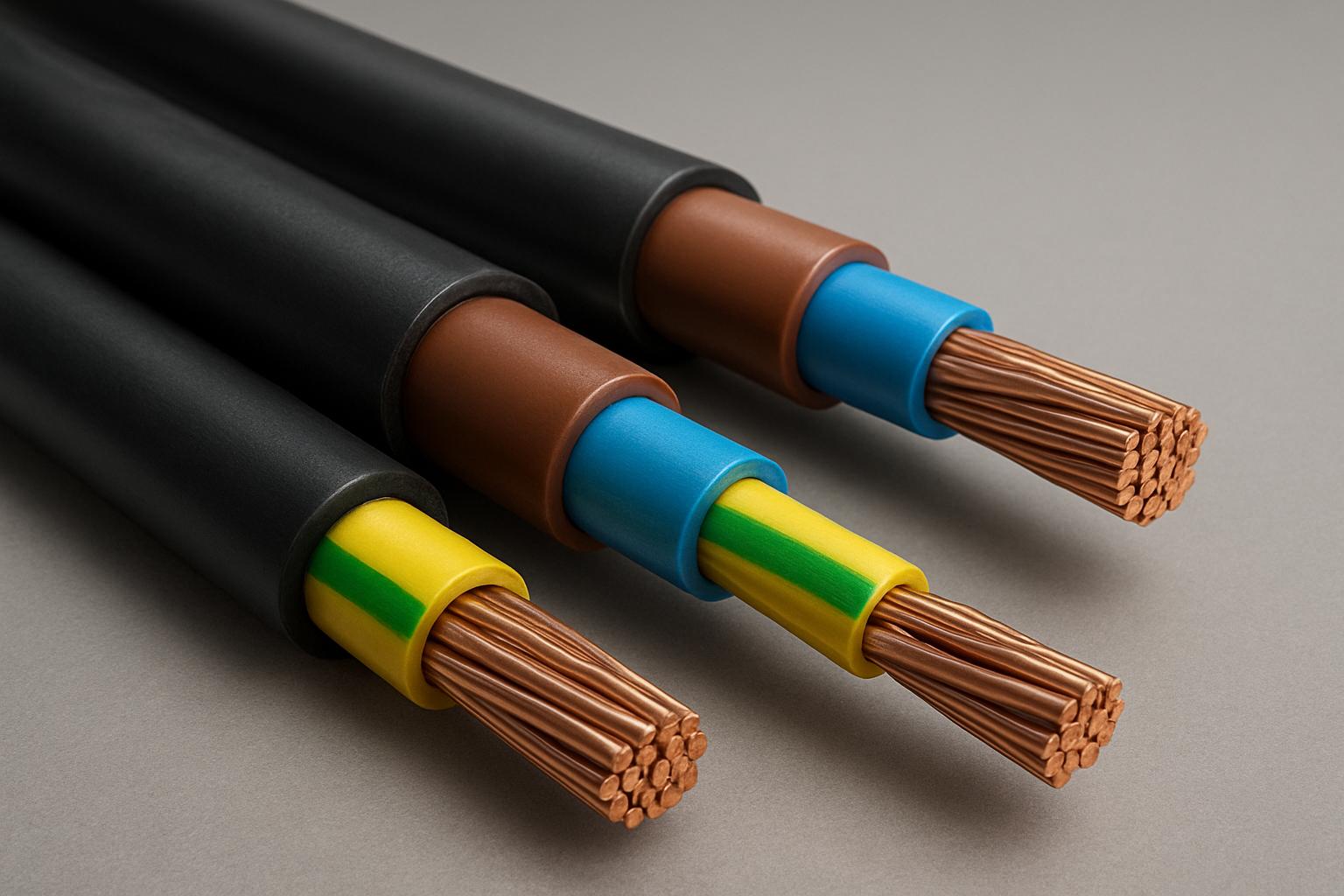

Конструкция и основные параметры
Конструкция ВВГнг(А) простая и понятная. Внутри располагаются жилы из меди, изоляция каждой жилы выполнена из ПВХ. Внешняя оболочка — также ПВХ, но с модифицированной составной смесью, снижающей способность к воспламенению и уменьшающей дымообразование. Жилы могут быть как однопроволочными, так и многопроволочными; число жил и сечение подбирают в зависимости от выполняемой задачи. Для бытовых и промышленных нужд такие кабели выпускают в широком диапазоне сечений и числа жил.
| Параметр | Типичное значение |
|---|---|
| Номинальное напряжение | Низковольтные сети, до 0,66/1 кВ |
| Материал жил | Медь (чаще), возможно алюминий у других маркировок |
| Изоляция и оболочка | ПВХ, модифицированный для «нг(А)» |
| Количество жил | От 2 до 5 и более для специальных исполнений |
| Сечения жил | От малых (1,5 мм²) до крупных (сотни мм²) в зависимости от исполнения |
Преимущества и ограничения ВВГнг(А)
Коротко о плюсах: кабели этой марки сочетают привычную механическую прочность и гибкость ПВХ с улучшенной пожарной безопасностью. При пожаре они дольше не поддерживают горение и выделяют меньше дыма, что повышает шансы на безопасную эвакуацию и сокращает риск коррозионного воздействия продуктов горения на оборудование.
- Преимущество: по сравнению с обычным ВВГ снижается распространение огня по трассе кабеля.
- Преимущество: уменьшено количество едких и коррозионных газов при тлении оболочки.
- Ограничение: ПВХ как материал всё ещё имеет температурные ограничения, поэтому кабель не подходит для мест с постоянным высоким нагревом.
- Ограничение: при наружной прокладке без защитных мероприятий оболочка чувствительна к ультрафиолету и механическим повреждениям.
Где уместно применять ВВГнг(А)
Этот тип кабеля часто выбирают для систем электроснабжения в жилых домах, офисах, торговых центрах, учреждениях здравоохранения и в других местах, где важно снижение рисков, связанных с огнём и дымом. Особенно полезен при прокладке кабельных линий в коридорах, шахтах лифтов, эвакуационных путях и помещениях с большим скоплением людей.
Типичные сценарии применения:
- освещение и питание в общественных и административных зданиях;
- сети распределения в жилых комплексах;
- кабельные трассы в промышленных цехах с требованиями по пожарной безопасности;
- питание эвакуационных и аварийных систем.
Как выбирать кабель: практическая инструкция
Выбор начинается с понимания нагрузки и условий прокладки. Сначала рассчитывают ток нагрузки и потери по падению напряжения, затем определяют сечение жил. Далее учитывают способ прокладки: в пучке кабелей токопропускная способность уменьшается, значит необходим учет коэффициентов нагружения. Также важно смотреть на требования заказчика или нормативов по пожарной безопасности — иногда стандарт «нг(А)» обязателен для конкретного типа объекта.
| Этап выбора | Что проверить |
|---|---|
| Нагрузка | Суммарный ток, тип нагрузки (индуктивная/резистивная) |
| Прокладка | Воздушная, в лотках, в трубах, в стене — для каждого способа свои поправки |
| Пожарные требования | Обязательно уточнить класс по ГОСТ/ТУ и наличие сертификатов |
| Экономика | Соотношение стоимости кабеля и затрат на защитные мероприятия |
Примеры практических выборов, без подробных расчётов: для освещения в квартире часто берут 1,5 мм², для розеточных групп — 2,5 мм², для кухонной плиты или однофазных электроприборов мощностью выше средней — 6–16 мм² в зависимости от мощности. Это ориентиры, для точного подбора нужен расчёт с учётом длины линии и допустимого падения напряжения.
Монтаж и эксплуатация: что важно помнить
Кабель нужно хранить и монтировать аккуратно. Хранение в штабелях на паллетах и под навесом продлит срок службы оболочки. При монтаже избегают перегибов с радиусом меньше рекомендованного производителем, не допускают механического повреждения. В местах ввода в щиты и коробки используют гильзы и уплотнения, чтобы оболочка не стёрлась о металл. Если кабель прокладывают на улице, требуется защита от УФ и влажности.
- Использовать подходящие коробки и зажимы, не пережимать жилы.
- При скрутке и соединении применять только рекомендованные муфты и гильзы.
- Периодически проверять целостность изоляции и отсутствие перегрева в местах соединений.
- Не допускать контакта оболочки с маслами и растворителями, разрушающими ПВХ.
Типичные ошибки — и как их избежать
Самая опасная ошибка — выбор кабеля по цене, а не по условиям эксплуатации. Неправильное сечение, пренебрежение коэффициентами на нагрев или прокладкой в пучке приводит к перегреву и ускоренному старению изоляции. Часто забывают о требованиях по пожарной безопасности для эвакуационных путей и ставят обычный ВВГ там, где нужен ВВГнг(А). Ещё одна распространённая проблема — неправильные соединения: плохой контакт в муфтах создаёт локальный нагрев, что в ПВХ-изоляции особенно критично.
Небольшая сравнительная таблица: ВВГ, ВВГнг и ВВГнг(А)
| Критерий | ВВГ | ВВГнг | ВВГнг(А) |
|---|---|---|---|
| Материал изоляции | ПВХ | ПВХ с ретардацией горения | ПВХ с улучшенной формулой для снижения дыма |
| Распространение горения | Без ограничений | Ограничено | Ограничено более строго |
| Дымообразование | Высокое | Сниженное | Ещё ниже |
| Области применения | Общие сети | Объекты с повышенными требованиями | Общественные, эвакуационные и критические линии |
Как проверить качество кабеля при покупке
Попросите у поставщика сертификаты и протоколы испытаний по соответствующим стандартам. Обратите внимание на маркировку на оболочке: производитель, тип, сечение и обозначение «нг(А)» должны быть указаны явно. Полезно сверить характеристики с техническими условиями производителя — там же указаны допустимые условия эксплуатации, радиус изгиба и сроки гарантийного обслуживания.
Заключение
ВВГнг(А) — практичный выбор, если нужна привычная по монтажу силовая линия с улучшенными противопожарными свойствами. Он подходит для большинства бытовых и коммерческих задач, но только при условии правильного расчёта, аккуратного монтажа и соблюдения требований по прокладке. Не стоит экономить на сертификации и монтаже: дешевле кабеля можно найти, но последствия ошибки при пожаре измеряются далеко не в рублях. Пользуйтесь регламентами, смотрите документацию производителя и выбирайте решение под конкретную задачу.
