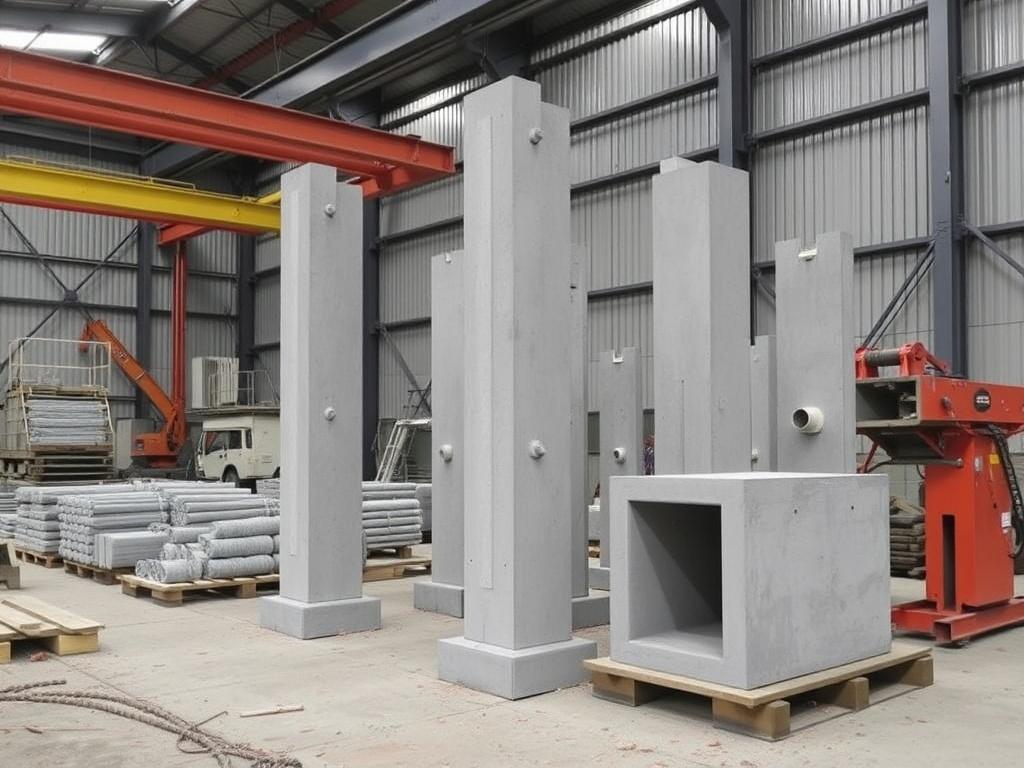

Изготовление ЖБИ по чертежам: как превратить проект в качественную деталь
Когда в цеху появляется пакет чертежей, начинается настоящее превращение: бумага и линии превращаются в элементы, которые потом будут нести нагрузку, выдерживать мороз и дождь, служить десятилетиями. В этой статье разберёмся, как правильно читать чертежи, какие материалы и операции понадобятся, на что обращать внимание, чтобы изделие получилось прочным и точным. Я постараюсь дать практичные советы, которые пригодятся как начинающему технологу, так и мастеру участка.
Писать буду просто и по делу, без громких слов и лишней воды. Каждая мысль — в отдельном абзаце, чтобы было удобно читать и применять на практике.
Понимание чертежа — от линии до функции
Чертёж — это не набор штрихов, а инструкция к действию. Первое, что нужно сделать, получив чертёж: внимательно изучить размеры, допуски, указания по бетону, арматуре и закладным деталям. Обратите внимание на виды: общий, вид сбоку, поперечный разрез. Часто важная информация скрыта в примечаниях или в спецификации к чертежу. Больше информации о том где оформить жби на заказ по чертежам, можно узнать пройдя по ссылке.
Полезно составить контрольный список для каждого чертежа: габариты, местоположение закладных, класс бетона, диаметр и шаг арматуры, пространственные допуски. Такой список минимизирует ошибки при подготовке производства и ускорит согласование с отделом контроля качества.
Что обязательно проверить в чертеже
- Размеры и допуски по всем направлениям, особенно по монтажным плоскостям.
- Характеристики бетона: марка прочности, морозостойкость, водонепроницаемость.
- Арматура: тип, диаметр, класс стали, места стыков и способы закрепления.
- Закладные и фитинги — их расположение и детали крепления.
- Поверхностная отделка и технологические отверстия.
Если что-то непонятно, следует обсудить это с проектировщиком до начала производства. Исправлять ошибку на чертеже гораздо дешевле, чем переделывать уже готовую деталь.
Материалы: бетон, арматура и вспомогательные элементы
Качество ЖБИ напрямую зависит от исходных материалов. Бетон и арматура — основа; качественные закладные, стяжки и смазки для опалубки — мелочи, которые решают результат.
При выборе бетона ориентируйтесь на требования по прочности и условиям эксплуатации. Для наружных конструкций важна морозостойкость и водонепроницаемость. Арматура должна соответствовать чертежу по классу и диаметру, а также быть свободной от коррозии и механических повреждений.
Таблица. Типичные сочетания класса бетона и применения
| Класс или марка бетона | Тип применения | Ключевые требования |
|---|---|---|
| М100–М150 | Негрузывые заполнители, временные элементы | Экономичность, минимальные нагрузки |
| М200–М300 | Фундаментные блоки, стойки, плиты покрытия | Средняя прочность, стойкость к истиранию |
| М350–М450 | Ответственные конструктивные элементы | Высокая прочность, долговечность |
| Высокопрочные составы | Специальные индустриальные элементы | Особые требования по трещиностойкости и морозоустойчивости |
Эта таблица — ориентир. Конкретный выбор делает инженер-конструктор, учитывая проектные нагрузки и условия эксплуатации.
Основные этапы производства ЖБИ
Процесс делится на несколько логичных этапов: подготовка опалубки, арматурные работы, бетонирование, уплотнение, уход за бетоном, демонтаж опалубки и отделочные операции. Каждый этап важен и требует своей регламентации.
Подготовка опалубки
Опалубка должна обеспечивать точность геометрии и выдерживать давление свежего бетона. Для серийного производства обычно используют металлические щиты; для единичных изделий — фанеру и стальные элементы. Важно обработать рабочие поверхности разделительными составами, чтобы облегчить демонтаж и сохранить качество лицевой отделки.
Особое внимание уделяйте стыкам опалубки и герметизации. Через щели может вытекать цементное молоко и ослабляться поверхность изделия.
Арматурные работы
Арматурный каркас собирают согласно спецификации: гибка прутков, изготовление хомутов, сварные или стыковые соединения. Контроль конфигурации и размеров каркаса проводят до установки в опалубку. Закладные детали и анкерные болты фиксируют так, чтобы они не смещались при заливке.
Если применяются пространственные каркасы, их фиксируют распорками и дистанционными подставками, обеспечивая требуемый защитный слой бетона вокруг арматуры.
Бетонирование и уплотнение
Бетон лучше подавать непрерывно, чтобы избежать холодных швов. Для уплотнения применяют внутриязыковые вибраторы при монолитных изделиях и вибростолы или виброкамеры при серийном производстве. Важно добиться равномерного распределения смеси и удаления пустот.
Температурный режим заливки и последующий уход существенно влияют на прочность. В холодное время применяют прогрев или предназначенные добавки, в жару — увлажнение и тень.
Уход за бетоном и демонтаж
Уход — это не только полив, а поддержание влажности и температуры поверхности до набора проектной прочности. Можно применять паровую обработку в камерах для ускорения твердения при заводских условиях. Демонтировать опалубку следует в сроки, предусмотренные технологией, чтобы не повредить изделие.
После демонтажа проводят первичную зачистку, проверку размеров и выборочный контроль прочности. Трещины и дефекты фиксируются и устраняются по установленной процедуре.
Контроль качества: что и как проверять
Контроль начинается ещё на приемке материалов и продолжается на каждом этапе производства. Главное — подтверждать соответствие чертежу и нормативам.
Основные контрольные точки
- Приёмка цемента, добавок и щебня — визуально и по сертификатам.
- Проверка арматуры по диаметру и классу, контроль антикоррозионного состояния.
- Контроль размеров арматурных каркасов и их установки в опалубке.
- Контроль состава и работоспособности бетонной смеси: осадка конуса, плотность, температура.
- Испытание образцов на прочность в лаборатории.
Своевременная фиксация отклонений и корректирующие действия экономят время и ресурсы.
Таблица. Типичные допуски для ЖБИ
| Параметр | Типичный допуск | Примечание |
|---|---|---|
| Габаритные размеры | ±3–10 мм в зависимости от размера | Для мелких деталей допуск строже |
| Положение арматуры | ±5–15 мм | Зависит от проектных требований по защитному слою |
| Толщина защитного слоя | ±2–5 мм | Критична для долговечности |
Эти значения примерные. Окончательные допуски определяет проектно-технологическая документация.
Частые ошибки и как их избежать
Большинство брака — это не экзотические ситуации, а простые упущения: неправильно прочитанный чертёж, несогласованные закладные, недостаточная герметизация опалубки. Проще предотвратить проблему, чем устранить её после изготовления.
Практические советы: иметь шаблон-чекист для каждого изделия, проводить на старте короткие планёрки с участием прораба, технолога и мастера, фиксировать все изменения в журнале производства. Это снижает вероятность, что важная деталь окажется забыта.
Нормативы и документация
Работа с ЖБИ должна опираться на действующие стандарты и проектную документацию. Это обеспечивает предсказуемость качества и юридическую защищённость. Документы включают технические условия, стандарты на материалы и правила технологического процесса.
Кроме обязательных нормативов, полезно иметь внутренние регламенты завода: инструкции по гибке арматуры, регламенты по уходу за бетоном и задачи для лаборатории. Жёсткая документация помогает выдерживать стабильное качество при серийном выпуске.
Практический чеклист перед началом изготовления
- Сверить чертёж с проектной спецификацией и получить подтверждение на все неясные моменты.
- Проверить наличие и сертификаты материалов.
- Подготовить шаблоны и контрольно-измерительные приборы.
- Убедиться в исправности вибрационного и транспортного оборудования.
- План работ с указанием ответственных и контрольных точек.
Небольшое время, потраченное на подготовку, окупится уменьшением переработок и брака.
Заключение
Изготовление ЖБИ по чертежам — это серия точных решений: от правильного чтения документации до аккуратного ухода за бетоном. Удача в этом деле — не случайность, а результат системы контроля, дисциплины и грамотного подбора материалов. Бережное отношение к чертежу, чёткая организация производства и последовательный контроль качества позволят получить изделия, которые прослужат долго и надёжно. Если подойти к процессу вдумчиво, то даже сложная по форме и назначению деталь станет стандартом качества для вашего предприятия.
