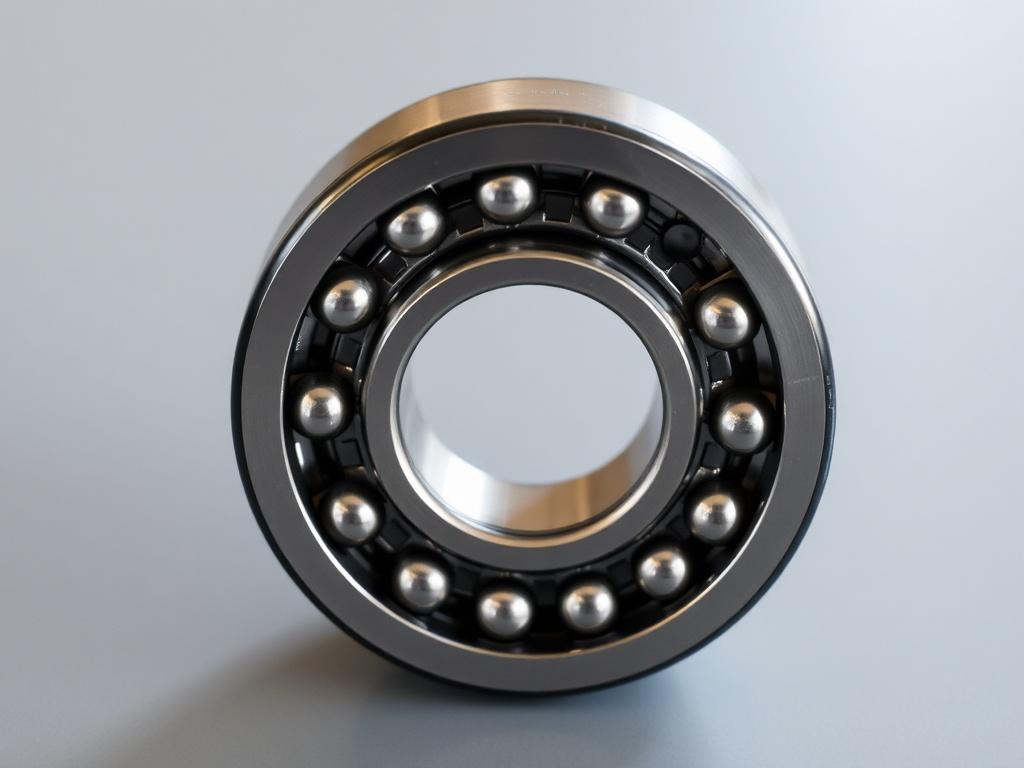

Роликовый подшипник: не только железка, а сердце вращения

Если вам когда‑то приходилось разбирать старый двигатель, мобильную тележку или промышленный редуктор, вы видели роликовый подшипник. На первый взгляд это просто кольца и цилиндры, но в них скрыт целый мир инженерного мышления: распределение нагрузки, трение, смазка и тысячи часов безаварийной работы. В этой статье я расскажу, что такое роликовый подшипник, как он устроен, чем разные типы отличаются друг от друга, как их выбирать и обслуживать, чтобы машина служила долго и без хлопот.

Подход прост: сначала разберём теорию в доступных понятиях, затем перейдём к практическим советам по выбору и обслуживанию, и в конце — разберём типичные поломки и как их избежать. Читается легко, а полезного — много. Готовы? Тогда поехали.

Что такое роликовый подшипник и зачем он нужен

Роликовый подшипник — это узел для поддержания вращающегося вала, который воспринимает радиальные нагрузки. В отличие от шарикового подшипника, где контакт между элементами точечный, в роликовом контакт линейный. Это означает, что роликовый подшипник выдерживает большую нагрузку при тех же размерах или может обеспечить большую долговечность при одинаковой нагрузке.

По сути, он нужен для двух вещей: уменьшает трение между вращающимся и неподвижным элементами и фиксирует положение вала. От правильного выбора и установки зависит ресурс механизма и частота ремонтов.

Принцип работы — простыми словами

Представьте, что вы катите бочку по полу: легче катить, чем тянуть. Ролики в подшипнике похожи на маленькие бочки, они катятся между внутренним и наружным кольцами. При этом нагрузка распределяется вдоль линии контакта, а не в одной точке. Такой контакт снижает удары и деформации, особенно при больших нагрузках.

Но есть нюансы: форма ролика, его длина и профиль поверхности определяют, как подшипник поведёт себя при смещениях или наклонных нагрузках. Поэтому подшипники проектируют под конкретные условия работы.

Типы роликовых подшипников

Разновидностей много, их отличия не только в внешнем виде, но и в допуске к осевым нагрузкам, в способности компенсировать перекосы и в сложностях монтажа. Перечислю основные типы и поясню, где лучше применять каждый.

Основные типы

• Цилиндрические роликовые подшипники — подходят для больших радиальных нагрузок, не воспринимают осевых нагрузок (или воспринимают минимально). Часто используются в редукторах и электрических двигателях.
• Конические роликовые подшипники — имеют конусные ролики, они воспринимают как радиальные, так и значительные осевые нагрузки. Часто применяются в колесных ступицах автомобилей и в приводах, где есть комбинированные нагрузки.
• Сферические роликовые подшипники — способны компенсировать перекосы вала, поэтому их ставят там, где возможна деформация или погрешность установки. Их выбирают для тяжелой техники и горнодобывающего оборудования.
• Роликовые игольчатые подшипники — имеют тонкие длинные ролики (иглы). Компактны по высоте и подходят для ограниченных по месту решений, выдерживают большие радиальные нагрузки, но почти не переносят осевых.

Краткая таблица сравнения

Как правильно выбрать роликовый подшипник

Выбор начинается с вопроса: какие нагрузки и в каких условиях? Ответ на него определяет тип, размер и материал подшипника. Не экономьте на расчётах — подшипник, выбранный по принципу «на глаз», быстро выведет из строя дорогостоящую машину.

Пошаговая инструкция выбора

1. Определите величину радиальной и возможной осевой нагрузки.
2. Учтите условия работы: температура, наличие пыли, вибрации и частота вращения.
3. Выберите тип подшипника по нагрузкам и допустимому перекосу.
4. Проверьте допуски вала и корпуса — они должны соответствовать посадочным местам подшипника.
5. Подберите смазку и метод её подачи (смазка в массиве, циркуляция и т. п.).

В промышленных задачах полезно воспользоваться каталогами производителей и, при необходимости, обратиться к инженеру на расчёт ресурса по стандарту ISO или ABMA. Это предотвратит преждевременные поломки.

Монтаж и обслуживание: простые правила, которые работают

Неправильно установленный подшипник чаще всего живёт недолго. Проблемы — от перекосов при запрессовке до загрязнённой смазки. Ниже — набор практических правил, которые я рекомендую соблюдать всегда.

Монтаж

• Перед монтажом тщательно очистите вал и корпус. Любая стружка или абразив попадёт между кольцами и роликами и испортит подшипник.
• Используйте специализированные оправки при запрессовке по кольцу, чтобы не передавать усилие через ролики.
• Следите за температурой при нагреве подшипника для посадки — перегрев портит смазку и меняет механические свойства.
• При установке конических подшипников добивайтесь правильного предварительного натяга; как правило, это измеряется в микрометрах хода вала под нагрузкой.

Обслуживание

Регулярная проверка состояния смазки и отсутствие люфтов продлевают срок службы. Простая процедура техобслуживания включает: очистку картера/корпуса, замену или долив смазки, проверку температуры при работе, контроль уровня шума и вибраций.

Важно: если подшипник нагревается сильнее обычного, работает с вибрацией или появился металлический шум, не откладывайте разбор — это предвестники серьёзного износа.

Типичные неисправности и как их предотвратить

Чаще всего подшипники выходят из строя по четырём причинам: загрязнение, недостаток или неправильная смазка, неправильная посадка и перегрузки. Ниже — более конкретные симптомы и быстрые решения.

Симптомы и действия

• Шум и вибрация — проверьте балансировку вала и состояние роликов; при необходимости замените подшипник.
• Повышенный нагрев — возможно, слишком большая нагрузка или недостаток смазки; уменьшите нагрузку и проверьте смазку.
• Очевидные повреждения на дорожках — попадание абразива; требуется разборка, очистка и замена подшипника.
• Неравномерный износ — проверьте соосность вала и состояние опорных элементов.

Простая профилактика — чистая смазка, правильная посадка и контроль условий работы — позволяет продлить ресурс подшипника в разы.

Материалы и смазочные решения

Классический материал — хромистая сталь, но для особо тяжёлых условий применяют нержавеющую сталь, керамику или покрытия. Смазка выбирается по температуре, нагрузке и скоростным характеристикам: от литиевых густых смазок до синтетических масел с циркуляцией.

Есть ещё решения с контактной смазкой в виде твердых компаундов и варианты с системой централизованной смазки для больших установок. Выбор смазки критичен: неправильная консистенция или несоответствие температурному режиму убивают подшипник быстрее механических повреждений.

Короткая шпаргалка по смазкам

Практические советы от человека, который видел много подшипников

Небольшие привычки экономят кучу времени: всегда держите запас подшипников и смазок для ключевых машин, помечайте дату замены и проводите простые измерения температуры и вибрации раз в месяц. При замене подшипника сохраняйте маркировку — многие параметры критичны и различаются неочевидно.

Если вам приходится выбирать между дешевым подшипником сомнительного качества и чуть более дорогим от известного производителя, берите проверенный бренд. Экономия на подшипниках — частая причина внеплановых простоев и больших расходов в будущем.

Заключение

Роликовый подшипник — это не просто комплект деталей, а узел, от которого зависит надежность всего механизма. Понимание типов, правильный выбор, аккуратный монтаж и регулярное обслуживание позволяют продлить срок службы и избежать аварий. Следуйте простым правилам: подбирайте тип по нагрузкам, используйте подходящую смазку, соблюдайте чистоту при монтаже и регулярно проверяйте состояние. Тогда подшипник будет работать тихо и долго, а вы будете тратить время не на ремонты, а на дела поинтереснее.
