Кабель-канал для дома и офиса: как организовать проводку

Количество электрических и информационных коммуникаций в современных помещениях постоянно увеличивается: к розеткам подключается бытовая техника, компьютеры, маршрутизаторы, телевизоры, системы наблюдения и другие устройства. Если нужно провести новые линии без штробления стен, можно кабель-канал купить и организовать открытую трассу с доступом к каждому проводу. Такой способ востребован при ремонте готового помещения, модернизации офиса, подключении дополнительной техники и прокладке интернета.

Когда применяется открытая проводка

Скрытая электропроводка выглядит незаметно, но требует штробления стен и последующего восстановления отделки. Если ремонт уже завершен или конструкция стены не позволяет сделать штробу, кабель-канал становится практичной альтернативой.

Открытая прокладка также удобна в помещениях, где состав оборудования регулярно меняется. В офисе может потребоваться добавить рабочее место, перенести компьютер или подключить новую систему связи. При использовании короба трассу можно модернизировать без масштабных строительных работ.

Применение в жилом доме

В квартире или частном доме кабель-каналы используют для подключения розеток, осветительных приборов, телевизоров, маршрутизаторов и систем видеонаблюдения. Они помогают аккуратно провести линию после ремонта или заменить старую проводку без разрушения стен.

• В гостиной короб может скрывать кабели телевизора, приставки и акустики.
• В домашнем кабинете внутри размещают питание компьютера и сетевые линии.
• На кухне систему используют для подключения дополнительной техники.
• В коридоре можно провести интернет-кабель или линию видеонаблюдения.
• В хозяйственном помещении открытая проводка упрощает обслуживание оборудования.

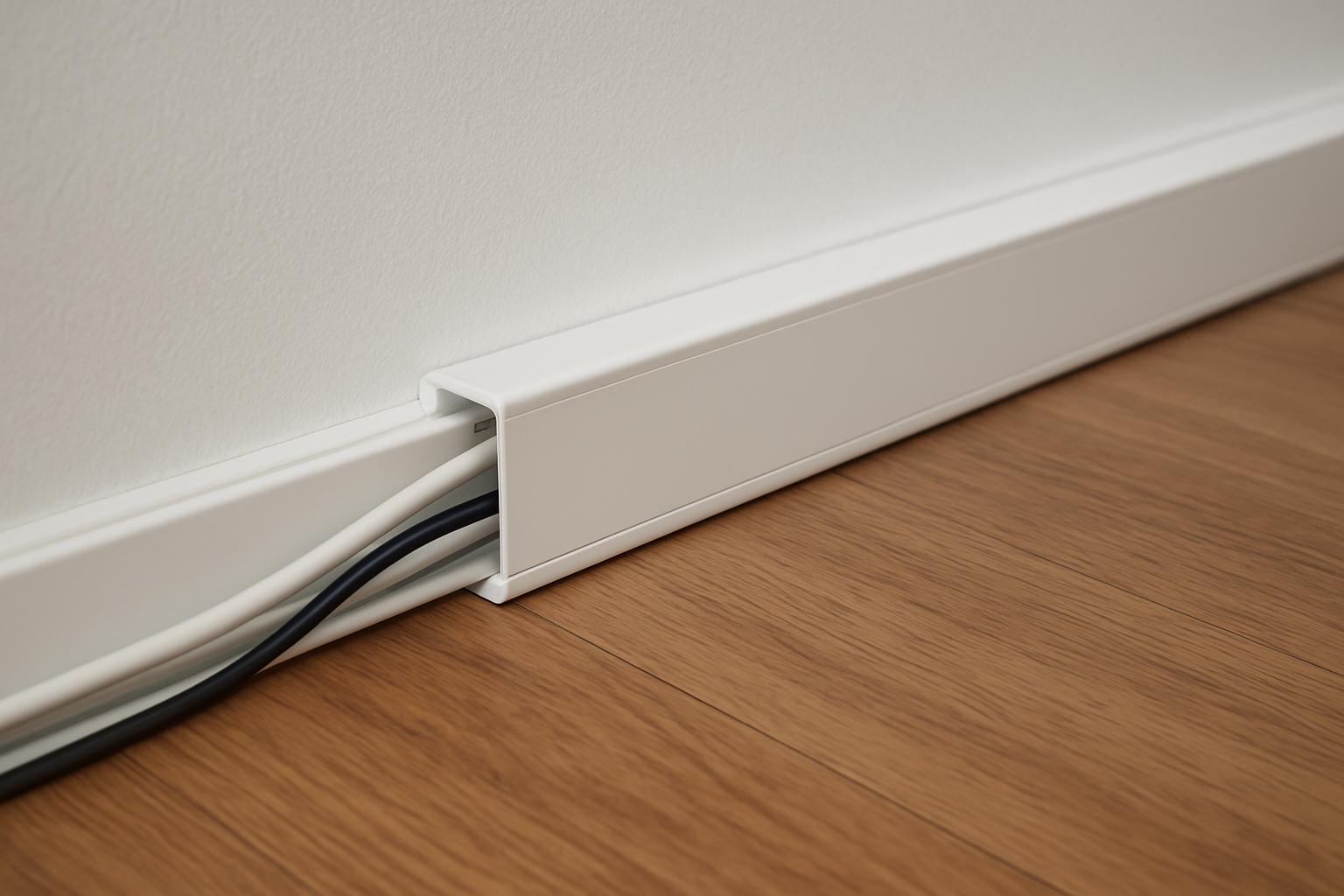

Плинтусный кабель-канал

Плинтусные системы позволяют проложить провода вдоль пола и одновременно закрыть стык между стеной и напольным покрытием. Коммуникации располагаются внутри профиля, а для поворотов и соединений используются специальные элементы.

Такое решение меньше привлекает внимание, чем настенный короб. Оно удобно для интернет-кабеля, телевизионной линии и отдельных электрических проводов. Однако вместимость плинтуса ограничена, поэтому количество коммуникаций нужно рассчитать заранее.

Организация проводки в офисе

В офисах часто применяются парапетные кабель-каналы увеличенного размера. Они прокладываются вдоль стен на уровне рабочих столов и позволяют устанавливать розетки, сетевые разъемы и другие модули непосредственно в корпус системы.

Преимущество такого решения заключается в гибкости. При изменении расположения рабочих мест розеточные модули и линии можно перенести или дополнить. Это особенно полезно в помещениях, где регулярно меняется планировка.

Какие линии можно размещать внутри

В коробах прокладываются электрические, сетевые, телевизионные, телефонные и другие слаботочные кабели. При этом важно учитывать требования к совместной прокладке разных типов коммуникаций.

1. Силовые кабели подают питание к розеткам и оборудованию.
2. Интернет-линии соединяют рабочие места с сетевым оборудованием.
3. Телевизионные кабели используются для передачи сигнала.
4. Телефонные линии применяются в офисных системах связи.
5. Провода сигнализации подключают датчики и устройства контроля.
6. Кабели видеонаблюдения соединяют камеры с питанием и записывающим оборудованием.

Почему важно разделять провода

Если силовые и информационные линии проходят рядом, могут возникать помехи. Поэтому их размещают в отдельных коробах или используют внутренние перегородки. Разделение также облегчает обслуживание: специалисту не приходится разбирать весь пучок, чтобы заменить один сетевой кабель.

До начала монтажа желательно составить схему и определить, где будут проходить разные линии. Это помогает выбрать короб подходящего размера и рассчитать количество разделителей.

Как вписать короб в интерьер

Белый профиль подходит для большинства светлых стен и потолков. Для деревянных поверхностей можно выбрать модели с подходящим декоративным рисунком. Серые и черные конструкции хорошо смотрятся в технических, современных и офисных интерьерах.

Короб лучше прокладывать по прямым линиям, ориентируясь на углы помещения, дверные проемы и мебель. Неровная трасса сильнее привлекает внимание, даже если профиль совпадает по цвету со стеной.

Выбор размера

Размер определяется количеством и диаметром кабелей. Внутри нужно оставить свободное пространство, чтобы крышка закрывалась без усилия, а провода не были сильно прижаты. Если планируется расширение сети, запас особенно важен.

• малые размеры подходят для одного-двух тонких проводов;
• средние короба используются для нескольких бытовых линий;
• крупные парапетные системы рассчитаны на офисные сети;
• каналы с перегородками удобны для разделения коммуникаций;
• напольные модели должны выдерживать механическую нагрузку.

Розетки и выключатели

В некоторых системах розетки и выключатели устанавливаются непосредственно на короб или встраиваются в него с помощью специальных рамок. Это позволяет создать единую линию без отдельных накладных монтажных коробок.

Важно заранее проверить совместимость электроустановочных изделий с выбранной серией. Модули должны надежно закрепляться, а крышки и рамки — плотно прилегать к профилю.

Безопасность открытой проводки

Кабель-канал защищает провода от случайных прикосновений и небольших механических воздействий, но не заменяет правильно рассчитанную электрическую сеть. Сечение кабелей, номиналы автоматов и соединения должны соответствовать нагрузке.

Внутри нельзя размещать поврежденные провода, соединения без подходящих коробок или кабели с нарушенной изоляцией. Монтаж силовой проводки должен выполняться с соблюдением требований электробезопасности.

Итог

Кабель-канал удобен для организации проводов в доме и офисе, особенно если нужно сохранить доступ к коммуникациям и избежать штробления стен. Для жилых помещений подходят компактные настенные и плинтусные системы, а для офисов — вместительные парапетные короба. Правильный расчет размера и разделение линий делают проводку аккуратной, доступной для обслуживания и безопасной.
